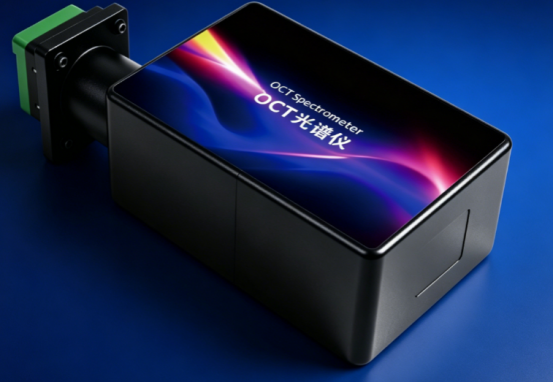

在SD-OCT系统中，轴向分辨率是衡量成像精细程度的核心指标，直接决定设备能否识别微观病变、微小缺陷与精细结构。简单来说，轴向分辨率数值越小，设备分辨细微层次的能力越强。彩谱CP800-840/145C作为系列中的高分辨率旗舰型号，实现了空气中2.14μm的轴向分辨率，达到目前840nm波段商用OCT光谱仪的顶尖水平。本文将结合光学原理、硬件架构，深度科普OCT轴向分辨率的核心逻辑，拆解这款产品实现超高分辨率的技术路径，帮助行业用户读懂参数背后的技术价值。
首先明确基础概念：OCT的轴向分辨率由光源光谱带宽与光谱仪的分光能力共同决定，在中心波长固定的前提下，光谱带宽越大，理论轴向分辨率越高。本次彩谱CP800-840C系列统一采用840nm中心波长，根据光学公式计算，光谱带宽与轴向分辨率呈负相关关系。CP800-840/145C拥有145nm光谱带宽，波长范围覆盖780-925nm，这是其能够做到2.14μm超高分辨率的前提。反观同波段窄带宽产品，如31nm带宽版本，轴向分辨率仅为10.02μm，两者差距清晰印证了带宽对分辨率的决定性作用。
仅有大带宽并不足以实现标称分辨率，光谱仪的光学设计、核心元器件性能会直接损耗有效带宽，拉低实际分辨能力。这也是很多标称大带宽的光谱仪，实际成像分辨率不达标的核心原因。彩谱CP800-840/145C从光路设计、光栅选型、探测器匹配三大维度，保留有效光谱带宽，将理论分辨率落地为实际成像能力。
第一，核心光学元件采用VPH体相位全息光栅。传统反射式光栅存在光反射损耗、杂散光干扰等问题，会压缩有效光谱范围。而VPH光栅通过体相位调制实现分光，衍射效率高、光损耗低，可完整传输780-925nm全波段光谱信号，无明显波段衰减，保证145nm超大带宽100%发挥作用。同时该型号光学分辨率达到0.1nm，分光精度高，能够精细区分相邻光谱信号，避免光谱混叠导致的分辨率下降。
第二，搭配2048像素线阵CMOS探测器。探测器是光谱信号的接收终端，像素数量、像元尺寸决定光谱采样精度。CP800-840全系搭载同款线阵CMOS，有效像素2048个，像元尺寸10200μm，感光面积达20.480.2mm。充足的像素数量，可对145nm宽光谱进行高密度采样，每个光谱波段都能被精准捕捉，不会出现信号缺失。高灵敏度的感光特性，还能捕捉样品表层微弱的反射光信号，哪怕是微米级薄层结构的反射差异，也可被清晰识别，进一步放大高带宽带来的分辨率优势。
第三，光路一体化优化设计。研发团队对入射光路、分光光路、接收光路进行整体仿真与调试，采用FC/PC标准光纤接口实现低损耗入射，整机内部光路布局紧凑，减少光在传输过程中的散射、衰减与偏移。同时内置10/11/12bit可调ADC位深，高位深模式下可区分强度差异小的光谱信号，从信号处理层面保障微观结构的分辨能力。
从应用场景来看，2.14μm的超高轴向分辨率有着明确的落地价值。在皮肤科检测中，该型号可分辨皮肤表皮、真皮之间的微米级分层，捕捉皮肤癌细胞引发的微观组织形变，助力皮肤癌早期筛查；在眼科角膜成像中，可清晰呈现角膜多层精细结构，为圆锥角膜、角膜炎等疾病诊断提供依据；在半导体行业，可检测芯片表层镀膜、薄膜电路的微米级厚度与缺陷，满足芯片质检需求。
需要特别说明的是，该分辨率为空气中理论计算值，在液体、生物组织等介质中，受介质折射率影响，实际分辨率会略有变化，但依然远优于常规OCT光谱仪。同时，大带宽设计导致该型号成像深度为2.5mm，更适用于表层精细成像场景，并不适合深层组织或厚大样本检测，这也是产品梯度化选型的意义所在。
总而言之，CP800-840/145C的2.14μm超高轴向分辨率，是“大光谱带宽+高性能VPH光栅+高像素CMOS探测器+优化光路”四大技术协同作用的结果。读懂这一参数的技术逻辑，用户就能根据自身检测对象的精细程度，精准选择适配型号，让OCT设备的性能发挥到优致。
