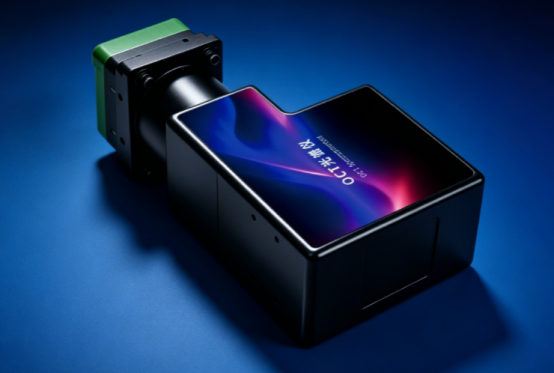

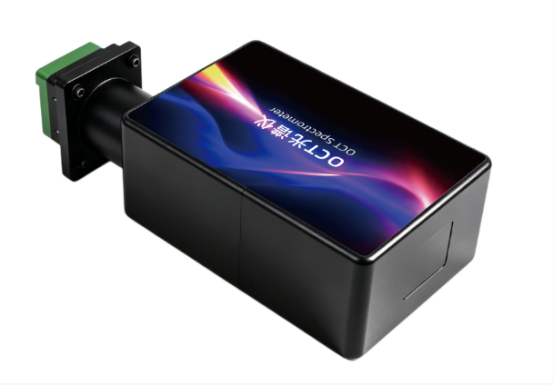

对于光谱仪而言，探测器是“视觉器官”，负责接收经过光栅分光后的光谱信号，其像素数量、感光性能、尺寸参数、读取速度，直接决定光谱仪的灵敏度、分辨率与扫描速率。彩谱CP800-840C系列OCT光谱仪全系统一搭载2048像素线阵CMOS探测器，这一核心元器件是产品实现高分辨率、大成像深度、超高速扫描的基础。本文将从探测器硬件参数、结构特性、工作原理、场景适配等维度，深度拆解这款定制化线阵CMOS探测器的技术优势，解读其如何支撑全系产品的综合性能。
首先罗列该线阵CMOS探测器的核心硬件参数（全系四款型号通用）：有效像素2048个，像元尺寸10200μm，单排线性排列；整体感光面积达20.480.2mm。从光学设计角度分析，线阵结构是OCT光谱仪的优选：VPH光栅将入射光按波长线性分光，不同波长的光依次投射到线阵探测器的不同像素上，单个像素对应一段特定光谱范围，线性排布可匹配分光光路，避免面阵探测器的光信号串扰问题。2048个有效像素属于中高规格配置，结合产品光谱带宽计算，每个像素负责采集的光谱区间小，实现高精度光谱采样，这也是产品光学分辨率可达0.02nm~0.1nm的像素基础。
像元尺寸与感光面积决定探测器的光捕获能力。该探测器单像元尺寸为10μm（宽度）×200μm（长度），狭长型像元设计是针对光谱信号的专项优化：宽度方向匹配光谱分光精度，保证波长区分能力；长度方向大幅提升感光面积，增强弱光捕获能力。总感光面积20.48*0.2mm，在同规格线阵CMOS中处于高水平。在OCT检测场景中，尤其是深层成像、低反射率样品检测时，反射光信号强度弱，大感光面积的像元可收集更多光子，提升光电转换效率，有效降低图像噪点，提升信噪比。这也解释了为何CP800-840/31C在11.7mm超长成像深度下，依然能保持清晰成像——核心得益于探测器优异的弱光探测能力。
区别于传统CCD线阵探测器，本款CMOS探测器的优势在于高速并行读取能力。传统CCD采用串行读取模式，像素读取速度慢，线扫速率很难突破100kHz；而CMOS每个像素集成独立的放大与读取电路，2048个像素可并行输出信号，读取速度大幅提升，这是全系产品能够实现250kHz超高速线扫的核心硬件支撑。同时，研发团队针对OCT光谱信号特性，对探测器的光电响应曲线进行校准，使其在840nm中心波段（780-925nm区间）拥有高响应灵敏度，波段外响应被抑制，进一步减少杂散光干扰，优化成像质量。
探测器与后端电路、ADC模块的协同设计，进一步释放性能潜力。该探测器输出的模拟信号直接对接板载10/11/12bit可调ADC芯片，两者时序同步。低位深（10bit）模式下，信号转换速度快，适配250kHz高速扫描场景；高位深（12bit）模式下，信号灰度层级更丰富，可区分强度差异很小的弱信号，适配高分辨率、大深度的精密检测场景。用户可根据应用需求自由切换位深，探测器均可稳定匹配，无信号失真、断层等问题。
从全系列四款型号的差异化适配来看，虽然探测器硬件一致，但配合不同带宽的VPH光栅，呈现出不同的性能侧重。在145nm大带宽型号中，2048像素对宽光谱进行高密度采样，充分发挥像素数量优势，实现2.14μm超高轴向分辨率；在31nm窄带宽型号中，相同像素数量对应更窄的光谱区间，分光精度拉满，配合大感光面积实现超长成像深度。统一的探测器硬件设计，也让全系产品的品控、维修、配件替换更加便捷，降低用户后期使用成本。
在环境适应性方面，这款工业级线阵CMOS探测器经过宽温测试，可在0°C~50°C工作温度范围内保持性能稳定，不会因温度变化出现像素暗电流增加、灵敏度下降等问题，适配实验室、医院、工业产线等不同工况。同时探测器封装紧凑，集成在光谱仪内部后，不会额外增加整机体积，保障产品小型化集成能力。
在行业横向对比中，部分低价OCT光谱仪采用1024像素低规格线阵探测器，光谱采样精度不足，分辨率与信噪比大打折扣；进口产品虽同样采用2048像素CMOS，但设备整体售价高。彩谱CP800-840C系列选用高规格国产定制线阵CMOS，在保障核心探测性能对标进口产品的同时，有效控制整机成本，提升产品性价比。
总而言之，2048像素线阵CMOS探测器是CP800-840C系列的“核心内核”，其线性结构、大感光面积、高速读取、波段优化四大特性，分别支撑了产品的分光精度、弱光探测、高速扫描与信噪比表现。读懂探测器的技术优势，就能理解该系列为何能在分辨率、深度、速度三大核心维度实现全面突破，也能帮助用户更深刻地认知OCT光谱仪的硬件选型逻辑。
